座金組込みねじ(セムスねじ)

別名 組込みねじ、セムススクリュー、組ねじ、セムス、エムス
英語名 Screw (Bolt) with Washer
中国語 带垫片螺丝
規格 JIS B 1187, JIS B 1188
座金組込みねじ(セムスねじ)

*ここでの別名・英語・中国語名共に一般的な名称ですが、使われ方が違う場合もありますのでご注意下さい。


座金組込みねじ(セムスねじ)の特徴

座金組込みねじ(セムスねじ)はその名前の通り1〜2枚の座金(ワッシャー)があらかじめ組み込まれたねじの事を指します。

製造工程においてねじ山を作る前に座金を入れ、その後ねじ山を盛り上げる為、組み込む座金の内径よりおねじの山径のほうが大きくなります。こうした製造方法になることから、おねじに座金を手作業で組み込み使用する場合と違いねじから座金が外れることがありません。

こうした作りにはデメリットもあり、座金が入っている不完全ねじ部(ねじ頭部座面から完全ねじ部までのねじが切られていない部分)が通常のおねじより大きくなります。締結時に部材の厚みが薄すぎるとおねじ側の頭部が浮き上がってしまいますので、選定する際には不完全ねじ部の長さには注意しましょう。

また、図面上のL寸法表記(ねじの長さ)は座金の厚みが入っていない場合の長さ表記になるため、実際におねじとして使用可能な長さは座金分だけ短くなります。

ナベ小ねじと座金(左)と座金組み込みねじ(右)
ナベ小ねじ+座金(左)と
座金組み込みねじ(右)


座金組込みねじ(セムスねじ)の長さ(L寸法と不完全ねじ部)

座金組込みねじ(セムスねじ)の種類

座金組込みねじ(セムスねじ)はおねじの頭部形状と組み込む座金で種類が決まる関係からパターンが非常に多くなりますが、ここではよく使用されるパターンを紹介します。座金が1枚の場合はシングルセムスや2点セムス、座金が2枚付いている場合はダブルセムスや3点セムスと呼ばれたりすることもあります(W=平ワッシャーSW=スプリングワッシャーと略しています)。
おねじ頭部形状 座金形状
外観 座金1 座金2 略称

ナベ小ねじ
座金組込みねじ(セムスねじ)JIS大W JIS大W - P=1
座金組込みねじ(セムスねじ)SW SW - P=2

六角ボルト(トリーマボルト)
座金組込みねじ(セムスねじ)SW+JIS大W SW JIS大W P=3
(おすすめ)

六角穴付きボルト
座金組込みねじ(セムスねじ)SW+JIS小W SW JIS小W P=4

アプセットボルト
座金組込みねじ(セムスねじ)ISO大W ISO大W - I=1
座金組込みねじ(セムスねじ)SW+ISO大W SW ISO大W I=3

座金組込みねじ(セムスねじ)SW+ISO小W SW ISO小W I=4

座金組込みねじ(セムスねじ)の用途と役割

座金組込みねじ(セムスねじ)を使用する場合、座金がおねじから外れないので外した際の部品が管理しやすい為、繰り返しねじを外したりする場所に使う場合に向いています。

座金組込みねじ(セムスねじ)を使用すれば既に座金が組み込まれていることから、部材を締結する前に手作業で座金を組み込む手間がかからず作業効率も良くなります。

座金組込みねじ(セムス)使用例
自転車のカゴ

座金組込みねじ(セムスねじ)の代表的な規格の寸法(サイズ)

なべ頭+JIS大ワッシャー(P=1)

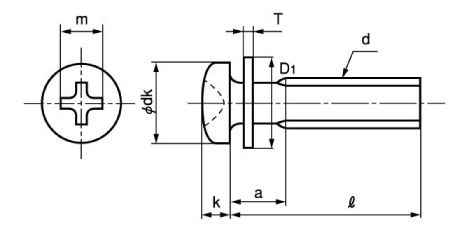

座金組込みねじ(セムスねじ)なべ頭+JIS大ワッシャー(P=1)図面
呼び径(d) M2 M2.3 M2.6 M3 M4 M5 M6 M8
頭部径(dk) 3.5 4 4.5 5.5 7 9 10.5 14
頭部高さ(k) 1.3 1.5 1.7 2 2.6 3.3 3.9 5.2
不完全ねじ部(a)(最大値) 1.1 1.3 1.4 1.5 2.3 2.7 3.7 4.2
平座金径(D1) 6 7 7.5 8 10 12 13 18
平座金厚(T) 0.4 0.5 0.5 0.5 0.8 0.8 1.0 1.6
単位(mm)

なべ頭+スプリングワッシャー(P=2)
座金組込みねじ(セムスねじ)なべ頭+スプリングワッシャー(P=1)図面
呼び径(d) M2 M2.3 M2.5 M2.6 M3 M3.5 M4 M5 M6 M8 M10
頭部径(dk) 3.5 4 4.5 4.5 5.5 6 7 9 10.5 14 19
頭部高さ(k) 1.3 1.5 1.7 1.7 2 2.3 2.6 3.3 3.9 5.2 6
不完全ねじ部(a)
(最大値)
1.8 2.0 2.1 2.1 2.4 2.8 3.5 4.3 5.1 6.7 8.2
バネ座金径(d1) 4 4.6 4.8 4.8 5.5 6.2 7 8.5 11.5 14.5 17.5
ばね座金厚
(圧縮時参考値)
0.5 0.6 0.6 0.6 0.7 0.8 1.0 1.3 1.5 2.0 2.5
単位(mm)

なべ頭+スプリングワッシャー+JIS大ワッシャー(P=3)

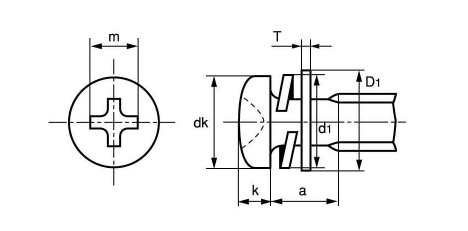

座金組込みねじ(セムスねじ)なべ頭+スプリングワッシャー+JIS大ワッシャー(P=3)図面
呼び径(d) M2 M2.3 M2.6 M3 M3.5 M4 M5 M6 M8 M10
頭部径(dk) 3.5 4 4.5 5.5 6 7 9 10.5 14 19
頭部高さ(k) 1.3 1.5 1.7 2 2.3 2.6 3.3 3.9 5.2 6.0
不完全ねじ部(a)(最大値) 2.2 2.5 2.7 3.0 3.4 4.4 5.2 6.3 8.4
バネ座金径(d1) 4 4.6 4.8 5.5 6.2 7 8.5 11.5 14.5 17.5
ばね座金厚
(圧縮時参考値)
0.5 0.6 0.6 0.7 0.8 1.0 1.3 1.5 2.0 2.5
平座金径(D1) 6 7 7.5 8 9 10 12 13 18 22
平座金厚(T) 0.4 0.5 0.5 0.5 0.5 0.8 0.8 1.0 1.6 1.6
W厚+SW厚(圧縮時) 0.9 1.1 1.1 1.2 1.3 1.8 2.1 2.5 3.6 4.1
単位(mm)
なべ頭+スプリングワッシャー+JIS小ワッシャー(P=4)
座金組込みねじ(セムスねじ)なべ頭+スプリングワッシャー+JIS小ワッシャー(P=4)図面
呼び径(d) M2 M2.6 M3 M3.5 M4 M5 M6 M8
頭部径(dk) 3.5 4.5 5.5 6 7 9 10.5 14
頭部高さ(k) 1.3 1.7 2 2.3 2.6 3.3 3.9 5.2
不完全ねじ部(a)(最大値) 2.2 2.7 3.0 3.4 4.1 5.2 6.1 8.0
バネ座金径(d1) 4 4.8 5.5 6.2 7 8.5 11.5 14.5
ばね座金厚
(圧縮時参考値)
0.5 0.6 0.7 0.8 1.0 1.3 1.5 2.0
平座金径(D1) 4.3 5 6 7 8 10 11.5 16
平座金厚(T) 0.4 0.5 0.5 0.5 0.5 0.8 0.8 1.2
W厚+SW厚(圧縮時) 0.9 1.1 1.2 1.3 1.5 2.1 2.3 3.2
単位(mm)
ISOワッシャー(クリックで詳細が開きます)
なべ頭+ISO大ワッシャー(I=1)
座金組込みねじ(セムスねじ)なべ頭+ISO大ワッシャー(I=1)図面
呼び径(d) M2 M2.3 M2.5 M2.6 M3 M4 M5 M6
頭部径(dk) 3.5 4 4.5 4.5 5.5 7 9 10.5
頭部高さ(k) 1.3 1.5 1.7 1.7 2 2.6 3.3 3.9
不完全ねじ部(a)(最大値) 1.1 1.3 1.4 1.4 1.5 2.3 2.7 3.7
平座金径(D1) 5 6.5 6.5 6.5 7 9 10 12.5
平座金厚(T) 0.3 0.5 0.5 0.5 0.5 0.8 1.0 1.6
単位(mm)
なべ頭+スプリングワッシャー+ISO大ワッシャー(I=3)
座金組込みねじ(セムスねじ)なべ頭+スプリングワッシャー+ISO大ワッシャー(I=3)図面
呼び径(d) M2 M2.3 M2.5 M2.6 M3 M4 M5 M6 M8
頭部径(dk) 3.5 4 4.5 4.5 5.5 7 9 10.5 14
頭部高さ(k) 1.3 1.5 1.7 1.7 2 2.6 3.3 3.9 5.2
不完全ねじ部(a)(最大値) 2.1 2.5 2.7 2.7 3.0 4.4 5.4 6.9 8.4
バネ座金径(d1) 4 4.6 4.8 4.8 5.5 7 8.5 11.5 14.5
ばね座金厚(圧縮時参考値) 0.5 0.6 0.6 0.6 0.7 1.0 1.3 1.5 2.0
平座金径(D1) 5 6.5 6.5 6.5 7 9 10 12.5 17
平座金厚(T) 0.3 0.5 0.5 0.5 0.5 0.8 1.0 1.6 1.6
W厚+SW厚(圧縮時) 0.8 1.1 1.1 1.1 1.2 1.8 2.3 3.1 3.6
単位(mm)
なべ頭+スプリングワッシャー+ISO小ワッシャー(I=4)
座金組込みねじ(セムスねじ)なべ頭+スプリングワッシャー+ISO小ワッシャー(I=4)図面
呼び径(d) M2 M2.3 M2.5 M4 M6 M8
頭部径(dk) 3.5 4 4.5 7 10.5 14
頭部高さ(k) 1.3 1.5 1.7 2.6 3.9 5.2
不完全ねじ部(a)(最大値) 2.1 2.5 2.7 4.4 6.9 8.4
バネ座金径(d1) 4 4.6 4.8 7 11.5 14.5
ばね座金厚(圧縮時参考値) 0.5 0.6 0.6 1.0 1.5 2.0
平座金径(D1) 4.3 4.6 5 8 11.5 15.5
平座金厚(T) 0.3 0.5 0.5 0.8 1.6 1.6
W厚+SW厚(圧縮時) 0.8 1.1 1.1 1.8 3.1 3.6
単位(mm)

*一般に流通しているものは上記サイズ以外にもあります。

座金組込みねじ(セムスねじ)を表現する時には「材質」「表面処理」「ねじ頭部形状」「座金の組み合わせ」「ねじ呼び径X長さ(L寸法)」で表現する場合が多いと言えます(例;「鉄 ニッケルメッキ ナベ頭 P=3 3X10」の場合、材質「鉄」,表面処理「ニッケルメッキ」ねじ頭部形状「なべ頭」,組まれている座金「スプリングワッシャー+JIS大ワッシャー」,ねじ呼び径「M3」,長さ(L寸法)「10mm」となります。
