ロゼットワッシャー(山形座金)

別名 ローゼットワッシャー、山形座金、山形ワッシャー
英語名 Countersunk Washaer
中国語 凹孔垫片、沉孔垫片
規格 (メーカーや製造方法によってサイズが変わります)
ロゼットワッシャー(山形座金)

*ここでの別名・英語・中国語名共に一般的な名称ですが、使われ方が違う場合もありますのでご注意下さい。


ロゼットワッシャー(山形座金)の特徴

ロゼットワッシャーは別名山形座金と呼ばれ座金中央部分に円錐状の穴が開いており、横から見ると山のような形をしています。

この穴の部分におねじを入れ締結する関係から、基本的に「皿小ねじ」「丸皿小ねじ」「皿キャップ」「タッピングネジ皿頭」など頭部角度が90°の皿状になっているおねじとセットで使用します。この場合、頭部がロゼットワッシャーの中に入るのでおねじの長さを決めるときは注意が必要です。

ロゼットワッシャー(山形座金)使用イメージ

ロゼットワッシャープレス品+おねじ
ロゼットワッシャー(プレス品)+おねじ
ロゼットワッシャー挽き物品+おねじ
ロゼットワッシャー(挽き物品)+おねじ

ロゼットワッシャー(山形座金)の種類

ロゼットワッシャー(山形座金)には大きく分類するとプレス(薄い板を曲げて作る)で製造したものと、挽き物(円柱状の材料を削って作り切削加工品とも呼ばれる)で製造した2種類があります。

プレス品は大量生産向きの製造方法になるため、安価になりますが裏側に空洞があり重厚感はあまりありません。挽き物のほうは単価はプレス品より高くなりますが重厚感があり、見た目を重視する場合はこちらをおすすめします。またプレス品は裏側が空洞になっているので締結部材との接地面積は挽き物品よりも小さくなります。

ロゼットワッシャー裏表プレス品
プレス品(表裏)
ロゼットワッシャー裏表挽き物
挽き物品(表裏)

ロゼットワッシャー(山形座金)の用途と役割

ロゼットワッシャー(山形座金)使用例
コンクリート上の看板
機能面だけを考えるのであれば通常の平座金を入れるほうがコスト的には安くなります。その為、あえてこのロゼットワッシャー(山形座金)を使用する場合は見た目を良くしたいという場合に使われる事が多いです。



ロゼットワッシャー(山形座金)を使用すると平座金と同様に頭の径の大きいトラス小ねじなどよりも外径が大きくなります。座金は入れたいけれど平座金は使いたくないという時に使ってみてください。

ロゼットワッシャー(山形座金)用途2
機器の外装

ロゼットワッシャー(山形座金)の代表的な規格の寸法(サイズ)

プレス品

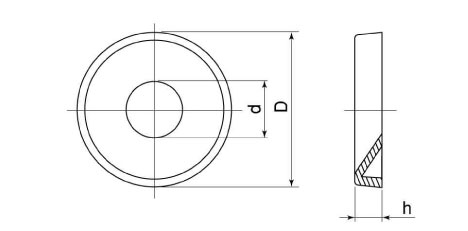

ロゼットワッシャー(山形座金)プレス品
鉄の場合
呼び径(d) M3 M4 M5 M6
外径(D) 10.5 11.5 14.3 16.0
高さ(h) 2.3 2.5 3.0 3.2
黄銅の場合
外径(D) 10.5 11.5 14.3 16.0
高さ(h) 2.3 2.5 3.0 2.8
ステンレスの場合
外径(D) 9.5 11.5 14.3 16.0
高さ(h) 2.2 2.3 3.0 3.2
単位(mm)


挽き物

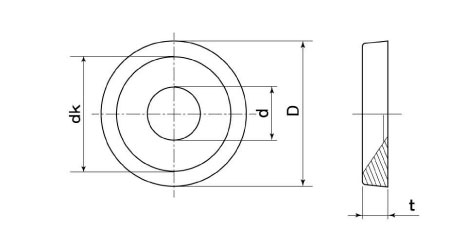

ロゼットワッシャー(山形座金)挽き物

ステンレスの場合
呼び径(d) M3 M4 M5(小形) M5 M6 M8
外径(D) 10.0 12.0 - 14.0 16.0 22.0
高さ(t) 2.0 2.4 - 2.8 3.3 4.5
内径(dk) 6.0 8.0 - 10.0 12.0 16.0
黄銅の場合
外径(D) 9.0 12.0 12.0 14.0 16.0 22.0
高さ(t) 2.0 2.4 3.0 2.8 3.3 4.5
内径(dk) 6.0 8.0 10.0 10. 12.0 16.0
単位(mm)

*一般に流通しているものは上記サイズ以外にもあります。

通常ロゼットワッシャー(山形座金)を表現する時には「材質」「表面処理」「ロゼットワッシャーの種類」「ねじ部の入る呼び径」「外径」「高さ」で表現する場合が多いと言えます(例;「真鍮 ニッケルメッキ ロゼットワッシャー(挽き物)3X10X2.0」の場合、材質「真鍮」,表面処理「ニッケルメッキ」種類「ロゼットワッシャー(挽き物)」、使用するおねじの呼び径「M3」、外径「10mm」、高さ「2mm」となります。


cart自社通販サイト
プレス品
材質/表面処理 種類
ステンレス/生地 ロゼットワッシャー(山形座金)プレス品 M3〜M6
黄銅/ニッケル ロゼットワッシャー(山形座金)プレス品 M3〜M6
鉄/三価白 ロゼットワッシャー(山形座金)プレス品 M3〜M6
鉄/ニッケル ロゼットワッシャー(山形座金)プレス品 M3〜M8
挽き物
材質/表面処理 種類
ステンレス/生地 ロゼットワッシャー(山形座金)挽き物 M3〜M8
ステンレス/BK(黒染め) ロゼットワッシャー(山形座金)挽き物 M3〜M6
黄銅/生地 ロゼットワッシャー(山形座金)挽き物 M3〜M8
黄銅/ニッケル ロゼットワッシャー(山形座金)挽き物 M3〜M8
黄銅/三価ブラック ロゼットワッシャー(山形座金)挽き物 M3〜M6
黄銅/クローム ロゼットワッシャー(山形座金)挽き物 M3〜M8
ナイロン(樹脂)(白) ロゼットワッシャー(山形座金) M3〜M6
