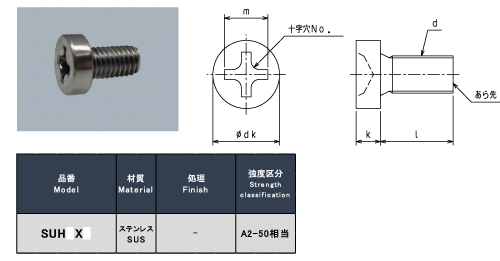

十字穴付き平小ねじ
| 材質 | 表面処理 |
| ステンレス | − |
寸法表
| ねじの呼び径(d) | ねじピッチ(P)(並目) | dk | k | m | 十字穴の番号 | ||
| 基準寸法 | 許容差 | 基準寸法 | 許容差 | 参考 |
|||
| M3 | 0.5 | 5.5 | 0 -0.5 |
2.0 | ±0.15 | 3.6 | 2 |
| M4 | 0.7 | 7.0 | 2.6 | 4.5 | |||
| 単位：mm | |||||||
 |

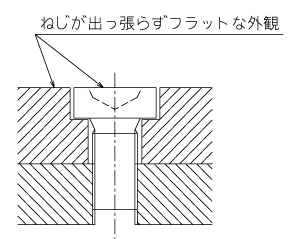

十字穴付き平小ねじは一般的に多く流通しているスリワリ付き平小ねじと同じ頭部の高さ・幅で十字穴が付いたねじになります。 十字穴を検討される場合に向いており、 頭部形状は平小ねじ特有の円筒形ですので、製品にザグリ加工を施すことでねじを組み付けしてもフラットな外観にすることができます。 |
＊上記以外のサイズや材質もご依頼頂ければ製作いたします。
